【電子工作】USB-TTLコンバータで、デバッグ

 aitendoさんで、「USB->TTLアダプタ」を注文し到着。

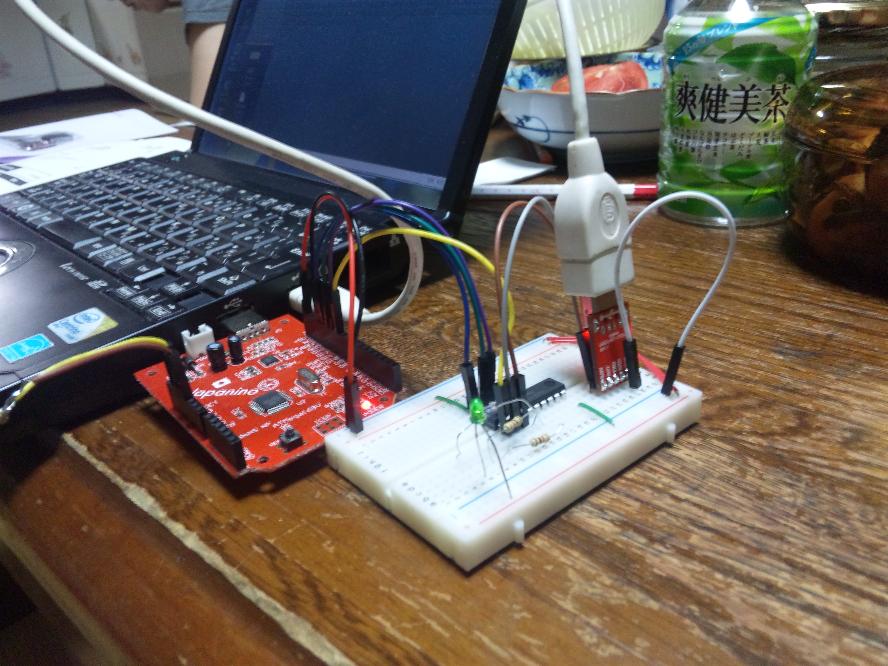

 到着したので、早速attiny2313へ接続し、
シリアル出力を確認！！

■ 配線

USB-TTL側	ATTiny2313側
3.3V	無接続
RST	無接続
TXD	(RXD) PD0 (2pin)
RXD	(TXD) PD1 (3pin)
GND	GND (10pin)
+5.0V	無接続（※１）

とりあえず、attiny2313から、デバッグ出力させたいので、
以下のスケッチを流しこみ
■ スケッチ

void setup( ) {   Serial.begin(4800);   pinMode(2, OUTPUT);   } void loop( ) {   digitalWrite(2, HIGH);   Serial.print("H" );   delay(1000);   digitalWrite(2, LOW);   Serial.print("L" );   delay(1000); }

pin4に接続したLEDを１秒ごとに点灯させながら、”H",”L"を出力するだけです。

これで、デバッグできるようになる！！
