【AVRマイコン】赤外線受信

 赤外線受信できたので報告。(2011/6/26)

 フォトトランジスタ「TPS611(F)  」を使って、
TVリモコンや、携帯電話の赤外線送信をキャッチ！！

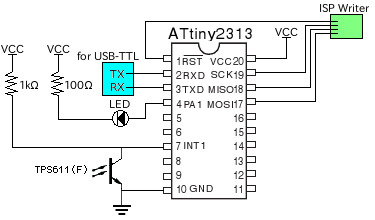

■ 回路
・フォトトランジスタをINT1に接続し、割り込みを受けるようにした
・検証用に、USB-TTLへ出力した（aitendoのUSB2UART-CP2102を接続）
・さらに、LEDでも確認できるように、接続。

■ ソースコード
・INT1で、赤外線の変化をキャッチ！！
・メインループで、変化があればLED点灯＆文字：ｃを出力
・Arduinoスケッチは以下のとおり（ROMサイズが2Kぎりぎり・・・）

// カウンター＆前回値変数 volatile int counter = 0; volatile int before = 0; // セットアップ関数 void setup( ) {   beginSerial(4800);   pinMode(2, OUTPUT);     attachInterrupt(1, interrupt, CHANGE); // INT1に割り込み } // メインループ void loop( ) {   if ( before != counter ) {     // 値変化時      digitalWrite(2, LOW);   // LOW出力でLED点灯     before = counter;     serialWrite( 'c' );   } else {     digitalWrite(2, HIGH);  // 変化なしの場合は消灯     serialWrite( '.' );   }   delay(500); } void interrupt() {   counter++; }

■ 確認
・リモコンなどをフォトトランジスタに３０cm程度近づけて、リモコン操作
→LEDが点灯し、"c"の文字が出ることを確認。
・テレビのリモコン、空気清浄器リモコン、携帯電話のファイル送信で反応したよ
