【AVRマイコン】ハンダ付け完了⇒書き込み失敗！！

COMライターのハンダ付けが完了したので、早速書き込みテスト。

■ ライター制作 以下のサイトを参照させていただきました。
・ELM - AVRライタの製作 (4種)
→http://elm-chan.org/works/avrx/report.html
・ChaNさんのISPライタの作り方
→http://www.geocities.jp/kuman2600/n1isp.html

■接続図
（2011/6/14追加）

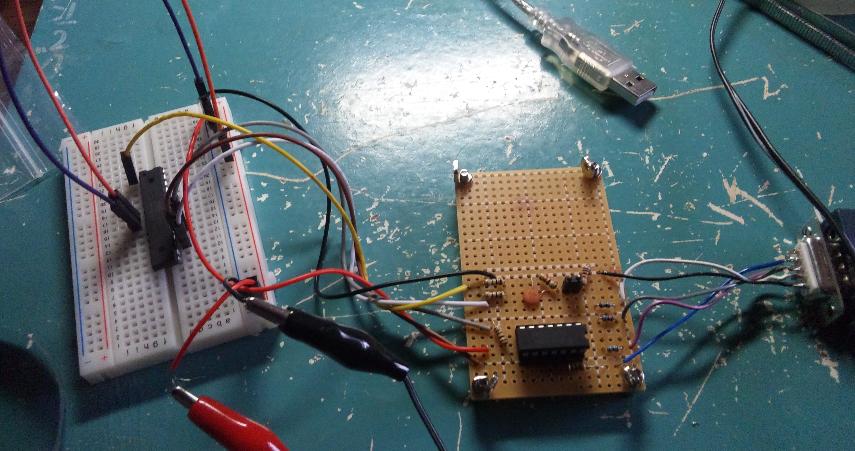

[ATmega168のブレッドボード] - [ライター] - [PC]


■書き込み確認
Japaninoと同様にやればいいだろうと安直に考え、
ATmega168 ＋ Avrdudeコマンドで書き込み実施
●コマンド

arduino-0022/hardware/tools/avrdude -Carduino-0022/hardware/tools/avrdude.conf -v -v -v -v -patmega168 -cstk500v1 -P/dev/ttyUSB0 -b19200 -D -Uflash:w:Blink2.cpp.hex:i

※ArduinoのUPLOAD痔にSHIFT押しながらでコマンドを予め確認しておきました

■結果
やっぱりやけません。
→至るところで怪しいので、当然ですね。

●エラーログ /arduino-0022/hardware/tools/avrdude -C/arduino-0022/hardware/tools/avrdude.conf -v -v -v -v -patmega168 -cstk500v1 -P/dev/ttyUSB0 -b19200 -D -Uflash:w:/tmp/build5046137334148031216.tmp/Blink2.cpp.hex:i    avrdude: Version 5.4-arduino, compiled on Oct 22 2007 at 13:15:12          Copyright (c) 2000-2005 Brian Dean, http://www.bdmicro.com/            System wide configuration file is "/arduino-0022/hardware/tools/avrdude.conf"          User configuration file is "/home/sakaihdt/.avrduderc"          User configuration file does not exist or is not a regular file, skipping            Using Port            : /dev/ttyUSB0          Using Programmer      : stk500v1          Overriding Baud Rate  : 19200 avrdude: Send: 0 [30]   [20]  avrdude: Send: 0 [30]   [20]  avrdude: Send: 0 [30]   [20]  avrdude: Recv: . [00]  avrdude: stk500_getsync(): not in sync: resp=0x00 avrdude: Send: Q [51]   [20]  avrdude: Recv: . [00]  avrdude: stk500_disable(): protocol error, expect=0x14, resp=0x00   avrdude done.  Thank you.

ちなみに、書込み先のボードの電源をOFFした場合は、以下のようなログが出て、
not responseになるので、電気的にはつながっているっぽい。

●ATmega168側の電源をOFFした場合 /arduino-0022/hardware/tools/avrdude -C/arduino-0022/hardware/tools/avrdude.conf -v -v -v -v -patmega168 -cstk500v1 -P/dev/ttyUSB0 -b19200 -D -Uflash:w:/tmp/build5046137334148031216.tmp/Blink2.cpp.hex:i    avrdude: Version 5.4-arduino, compiled on Oct 22 2007 at 13:15:12          Copyright (c) 2000-2005 Brian Dean, http://www.bdmicro.com/            System wide configuration file is "/arduino-0022/hardware/tools/avrdude.conf"          User configuration file is "/home/sakaihdt/.avrduderc"          User configuration file does not exist or is not a regular file, skipping            Using Port            : /dev/ttyUSB0          Using Programmer      : stk500v1          Overriding Baud Rate  : 19200 avrdude: Send: 0 [30]   [20]  avrdude: Send: 0 [30]   [20]  avrdude: Send: 0 [30]   [20]  avrdude: ser_recv(): programmer is not responding avrdude: stk500_recv(): programmer is not responding avrdude: Send: Q [51]   [20]  avrdude: ser_recv(): programmer is not responding avrdude: stk500_recv(): programmer is not responding



■怪しいところ
自分自身で思っている、怪しいところは以下のとおり
１）USBシリアルを使って書き込みしている
→ライターサイトでは動かない！！ってかいてあるのにあえてやっている・・・

２）ライターのコンデンサーの容量が違う。
本来10nFを使うことになっているが、0.022μF(22nF）を使っている。

３）ATMega168のクリスタルの周波数が違う
Arduinoでは、16MHzのクリスタルだが、24MHzを使っている。

■対応
あぁ、動くわけないかぁ・・・
とりあえず、２），３）を対応してからやりやおすとしよう。。。

■おまけ
Arduinoでも焼き込めるみたい
・ArduinoISPを使う

→http://www.geocities.co.jp/arduino_diecimila/use/attiny.html

以上

[2011/6/14 追記]
結局オリジナルのライターは諦めました。
Webを調べていると、USBシリアルを使った場合うまくいかないことが
書いてあったためです。

ArduinoISPに変更して実施しました。
→次の記事
